Фильтр основном включает в себя диск вакуум-фильтра, барабан фильтра внешние фильтрации и вакуум-фильтра ремня. Фильтр оборудования для фильтрации состоит из цилиндра, передачи, распределения глав, основных подшипников, смесители, шламонакопителя, и скребок и извилистые структуры. Барабанный фильтр внутренняя фильтрация подходит для материалов с грубой детализации фильтрации, высокая плотность, быстрый скорость оседания. Он в основном используется для фильтрации магнитной сепарации и флотационного концентрата железа. Барабанный фильтр внешней фильтрации и вакуум-фильтра с ремнем в основном используются для фильтрации цветных металлов и неметаллических концентрата с мелким размером зерна и низким содержанием воды. Фильтр широко используется в химической, нефтяной, фармацевтической, легкой и пищевой промышленности, переработки минерального сырья, угля и сектора очистки воды.

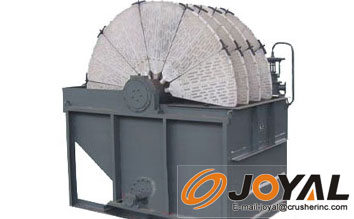

Технические характеристики фильтра вакуума диска:
| модель | площадь фильтрации |
Максимум Степень вакуума |
Скорость вращения риска (r/min) |
Диаметр дисков |
Приводной двигатель |
вес (KG) | |
| модель | власть kw | ||||||
| ZPG9/2 | 9 | 2 | 0.08-1.89 | 1800 | Z90L-6 | 1.1 | 3420 |
| ZPG18/4 | 18 | 4 | 0.135-1.14 | 1800 | Z90L-6 | 1.1 | 4680 |
| ZPG27/6 | 27 | 6 | 0.135-1.14 | 1800 | Z90L-6 | 1.1 | 8410 |

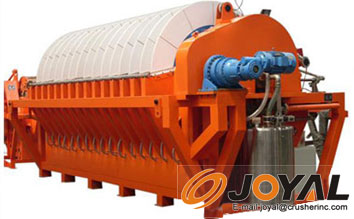

Технические характеристики барабанного фильтра внешние фильтрации:
| модель | пло- щадь фил- ьтра- ции (㎡) |
барабанить | Давл- ение на ваку- умметр (Kpa) |
Нака- чкой воз- духа |
Давл- ение вент- илят- ора |
Расход воздуха | мощ- ность (T/h) |
двигатель | вес (KG) | ||||
| Size mm |
Revolution (r/min) | Drum | Agitator | ||||||||||
| Model | Power | Model | Power | ||||||||||
| ZGW-3 | 3 | Ф1600 ×7100 |
0.156 ~1.56 |
60- 80 |
0.5~2 | 10~ 30 |
0.2~ 0.4 |
1.2 | ZYCT 132-4B |
1.5 | ZXWD 0.8 -4-59 |
0.8 | 2360 |
| ZGW-5 | 5 | Ф1600 ×1120 |
0.156 ~1.56 |
60- 80 |
0.5~2 | 10~ 30 |
0.2~ 0.4 |
2 | ZYCT 132-4B |
1.5 | ZXWD 0.8 -4-59 |
0.8 | 3760 |
| ZGW-8 | 8 | Ф2000 ×1400 |
0.156 ~1.56 |
60- 80 |
1.5~2.0 | 10~ 30 |
0.2~ 0.4 |
3 | ZYCT 132-4B |
1.5 | ZXWD 0.8 -4-59 |
0.8 | 4682 |
| ZGW-10 | 10 | Ф2000 ×1850 |
0.13, 0.18,0.26 |
60- 80 |
1 | 10~ 30 |
0.2~ 0.4 |
4 | ZY90 L-4 |
1.5 | ZY 112M -6 |
1.5 | 5910 |
| ZGW-12 | 12 | Ф2000 ×2000 |
0.1 ~2 |
60- 80 |
1 | 10~ 30 |
0.2~ 0.4 |
4.8 | ZY90 L-4 |
1.5 | ZY 112M -6 |
1.5 | 6600 |
| ZGW-20 | 20 | Ф2500 ×2650 |
0.14 ~0.54 |
60- 80 |
1 | 10~ 30 |
0.2~ 0.4 |
3-8 | ZYCT 160-4B |
1.5 | ZYCT 160 -4B |
2.2 | 10600 |
| ZGW-40 | 40 | Ф335000 ×4000 |
0.12 ~0.5 |
60- 80 |
2 | 10~ 30 |
0.2~ 0.4 |
6-16 | ZY160 M-6 |
1.5 | ZY 132S -6 |
3 | 19500 |

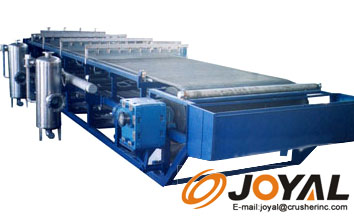

Технические характеристики вакуум-фильтра с поясом:
| модель | площадь фильтра | Степень вакуума необходимо | Накачкой воздуха | мощность | вес |
| ZGd-1.7 | 1.7 | 53~80 | 0.5~2 | 0.68 | 2.6 |
| ZGd-5 | 5 | 53~80 | 0.5~2 | 2 | 4.36 |
| ZGd-12 | 12 | 53~80 | 0.5~2 | 4.8 | 5.8 |
| ZGd-20 | 20 | 53~80 | 0.5~2 | 8 | 11.1 |
